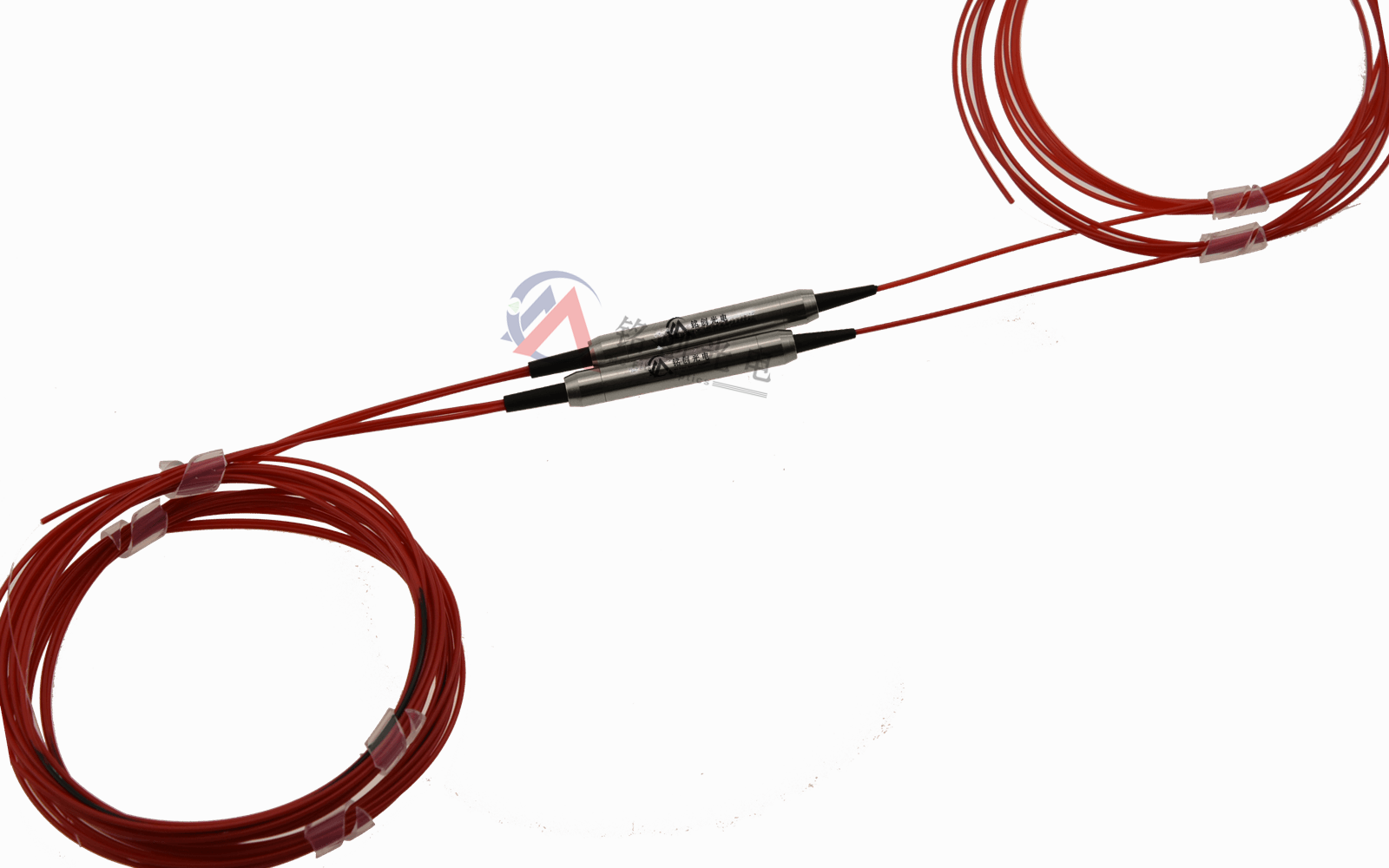

保偏波分复用器+隔离器集成器件是集成波分复用解复用和隔离器芯二者功能的器件，对输入信号功率隔离功能和耦合泵浦光同时进行，结构紧凑，节约成本，节省空间的优点。应用于光纤激光器，光纤放大器，光纤传感等领域。
产品指标
|
参数
|
单位
|
数值
|
|
|
单双级
|
-
|
单级
|
|
|
信号波长
|
nm
|
1030,1040
|
|
|
信号波长范围
|
nm
|
±5
|
|
|
信号端插损（max）
|
dB
|
3.8
|
|
|
信号隔离度（min）
|
dB
|
30
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
|
Pump channel
|
dB
|
12
|
|
|
泵浦波长范围
|
nm
|
960-990
|
|
|
插入损耗（Pump to Common）
|
dB
|
≤0.7
|
|
|
消光比
|
dB
|
Type B: 20,Type F: 22
|
|
|
回波损耗（min）
|
dB
|
50
|
|
|
最大承受功率(CW)
|
mW
|
50
|
|
|
峰值功率
|
KW
|
1,5,10
|
|
|
光纤类型
|
-
|
PM980
|
|
|
拉力
|
N
|
5
|
|
|
封装尺寸
|
mm
|
φ5.5XL35
|
|
|
工作温度
|
℃
|
-5~+70
|
|
|
储存温度
|
℃
|
-40~+85
|
|
|
MCPMWIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
工作波长
|
单双级
|
平均功率
|
功率类型
|
泵浦方式
|
工作轴
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
9803-980/1030nm
9804-980/1040nm
|
S-单级
D-双级
|
005-50mW
S-其它
|
P-脉冲
C-连续
|
B-后向泵浦
F-正向泵浦
|
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
|
P9-PM980
S-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
