1550/2000nm保偏波分复用器+隔离器集成器件| 铭创光电

参数		单位	数值
单双级		-	单级	双级
信号波长		nm	2000
信号波长范围		nm	±20
信号端插损（max）		dB	1.5	1.8
信号隔离度（min）		dB	16	35
WDM隔离度（min）	Signal channel	dB	25
	Pump channel	dB	12
泵浦波长范围		nm	1520-1590
插入损耗（Pump to Common）		dB	≤1.0
消光比		dB	Type B: 20,Type F: 22
回波损耗（min）		dB	50
最大承受功率(CW)		W	0.5, 2, 3, 10,
峰值功率		KW	1,5,10
光纤类型		-	Pump: PM1550或其它；Common and Signal PM1950
拉力		N	5
封装尺寸		mm	Ф5.5× L35(<5W), 60x12x8(>5W)
工作温度		℃	-5~+70
储存温度		℃	-40~+85

测温环境在25℃；以上数据不含接头,如增加接头,插入损耗增加0.3dB,消光比降低2dB,回损降低5dB.

PS:泵浦端双轴工作

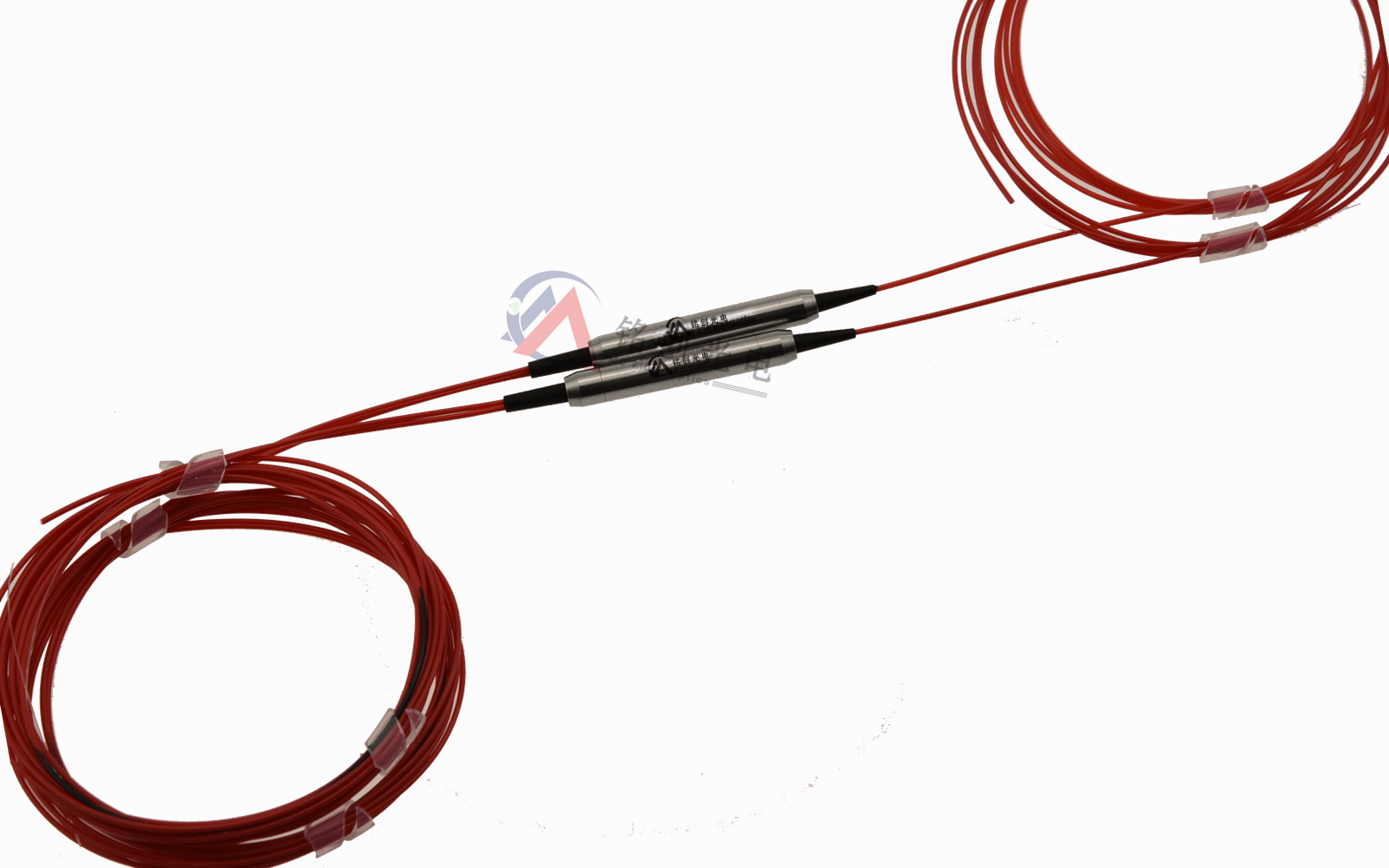

保偏波分复用器+隔离器集成器件，工作波长为1550/2000nm,单级隔离度，连续光功率300mW,正向泵浦，慢轴工作，快轴截止，泵浦端PM1550光纤，其余端口PM1950光纤,光纤长度1米，900um套管，连接头类型为FC/APC。

如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
