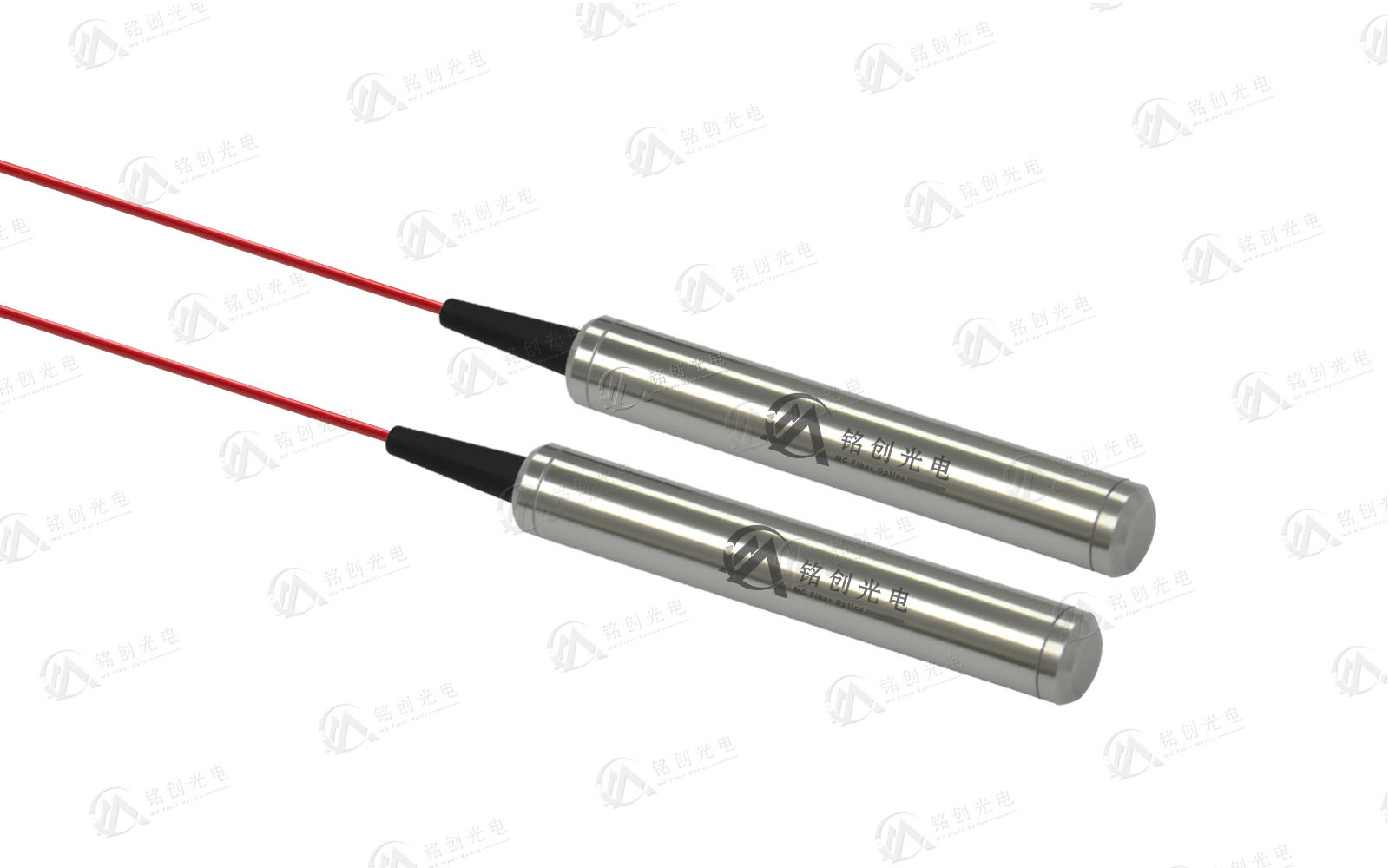

光纤反射镜采用真空镀膜,用于光路中光的反射;具有低插入损耗,良好的环境稳定性和可靠性,我们可以提供525-2000nm波段的光纤反射镜。
参数
|
单位
|
数值
|
中心波长
|
nm
|
980
|
工作带宽
|
nm
|
±30
|
插入损耗(max)
|
dB
|
0.5
|
消光比
|
dB
|
≥20
|
承受功率CW
|
mW
|
500
|
光纤类型
|
-
|
PM980或其它
|
光纤长度
|
m
|
1或其它
|
连接头类型
|
-
|
FC/APC或者其它
|
最大拉力
|
N
|
5
|
封装尺寸
|
mm
|
Φ5.5XL35
|
工作温度
|
℃
|
-5 ~ + 70
|
储存温度
|
℃
|
-40 ~ +85
|
测温环境在25℃;以上测试数据不包含连接头,如果增加连接头,插入损耗增加0.3dB, 回损降低5dB,对于保偏产品消光比降低2dB;对于保偏器件默认为慢轴工作快轴截止,如有其它需要请提出。
MCPMFM | ① | ② | ③ | ④ | ⑤ | ⑥ |
工作波长 | 功率大小CW | 光纤类型 | 尾纤长度 | 尾纤类型 | 连接头类型 | |
980-980nm
|
00-300mW
01-1W
S-其它
|
P9-PM980
S-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
如需要了解详细产品信息或者有其它的定制需求,请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
