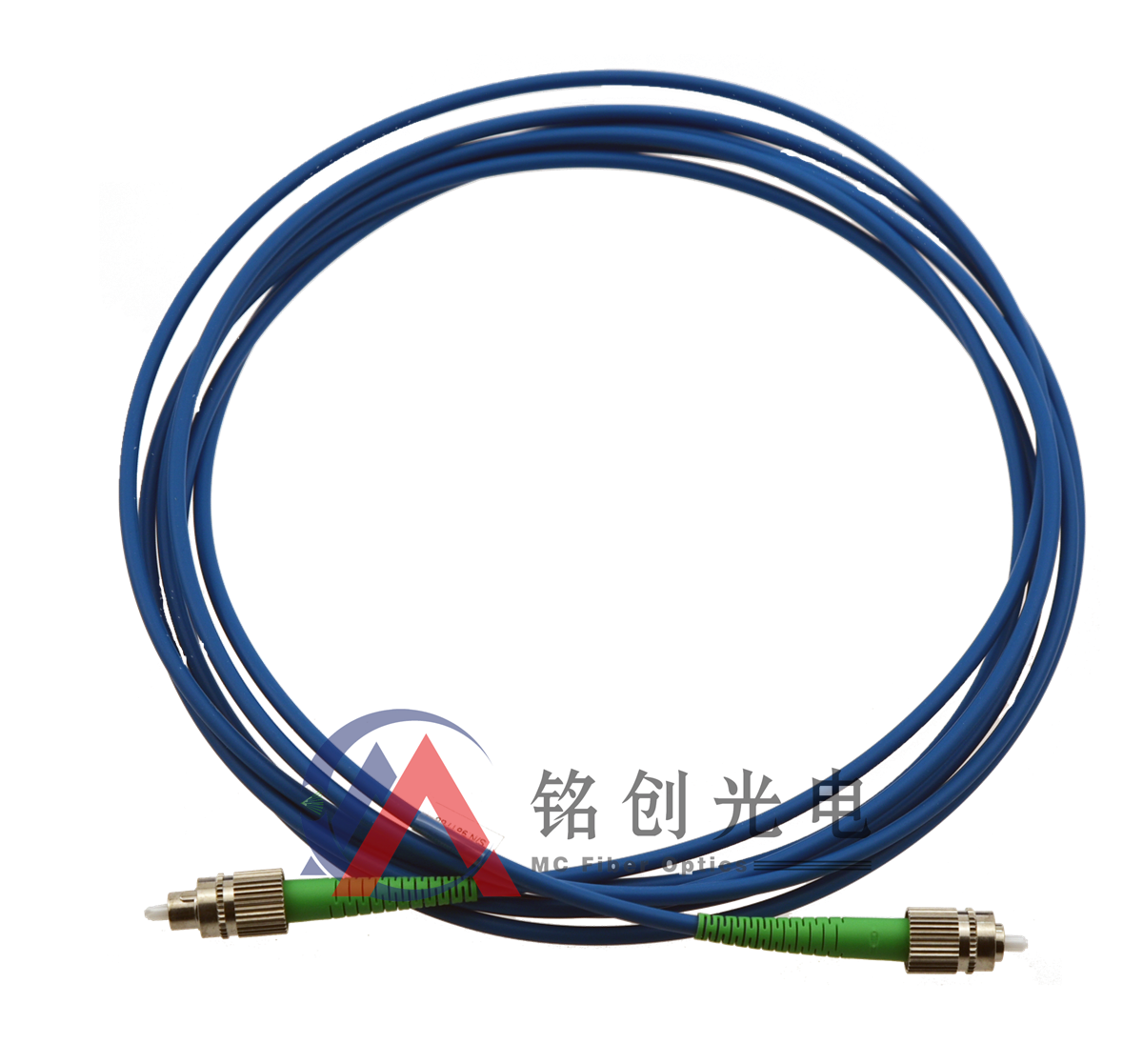

633/650/670nm保偏光纤跳线

铭创光电可以提供400-2200nm波长范围内的各种光纤光纤跳线,实现低插损高可靠性的工作;可以根据客户要求提供不同的连接头类型,实现不同工作环境的应用,也可以提供镀膜的光纤跳线,实现更高性能的工作要求。

产品特征

  • 低插入损耗
  • 可靠性高
  • 工作波长范围广
  • 连接器种类多样

应用领域

  • 光纤激光器
  • 光纤通信
  • 科学研究

产品指标

参数
单位
数值
中心波长
nm
630/650/670
工作带宽
nm
620~850
截止波长
nm
570±50
插入损耗
dB
1.5
最小消光比
dB
20
光纤类型
-
PM630-HP或其它
模场直径
um
4.5±0.5@630nm
数值孔径
-
0.12
承受功率 CW
mW
100
回波损耗
dB
55
光纤长度
m
1或其它
连接头类型
-
FC/APC或者其它
最大拉力
N
5
工作温度
-5~+75
储存温度
-40~+85



测温环境在25℃;光纤跳线插入损耗值采用对应中心波长的光源来测试;保偏跳线默认光纤慢轴对准连接头Key键。

封装尺寸

选型信息

MCPMFP
工作波长
光纤类型
快慢轴对准
尾纤长度
尾套类型
连接头类型
630-630nm
650-650nm
670-670nm
P6-PM630-HP

S-慢轴对准key键
F-快轴对准key键
SF-一端快轴对准另外一端慢轴对准
01-1.0m
02-2.0m
10-10m
S-其它
1-250um裸纤
2-900um松套管
3-900um紧套管
4-3mm松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
S-其它

选型参考 MCPMFP-630-P6-S-01-2-FA

保偏光纤跳线,中心波长630nm,光纤类型PM630-HP,光纤慢轴对准key键,光纤长度1米,900um松套管,连接头类型为FC/APC-FC/APC。

订购说明:

如需要了解详细产品信息或者有其它的定制需求,请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
