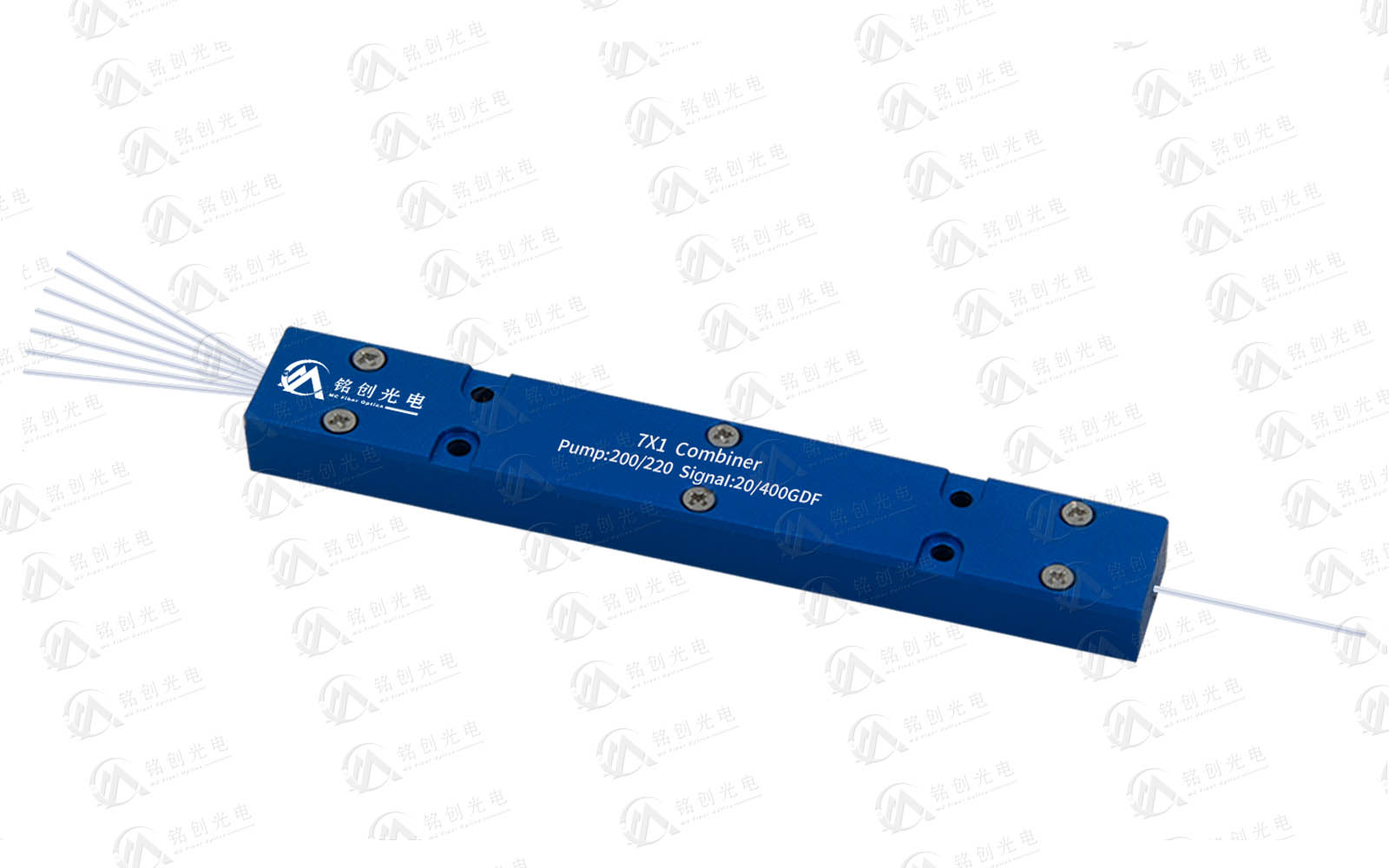

7x1多模泵浦合束器设计于于高功率应用，将7路泵浦能量合成一根光纤中传输。输出光纤可以是传能光纤，仅仅作为能量合成；也可以是LMA双包层光纤，配合有源光纤，光纤光栅等其他器件组成各类型的光纤放大器。器件具有泵浦吸收效率高，插入损耗低，单臂承受功率高达50W，性能稳定可靠。
|
参数
|
单位
|
数值
|
|
结构类型
|
/
|
7x1
|
|
泵浦波长范围
|
nm
|
780-1000nm
|
|
输入光纤类型
|
/
|
105/125um（NA0.12或NA0.22）
|
|
输出光纤类型
|
/
|
200/220um.220/240um或其它
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
95
|
|
单臂输入功率
|
W
|
25 50 100或者其它
|
|
光纤长度
|
m
|
0.8或者其它
|
|
封装尺寸
|
mm
|
P2:65x12x7、 P3:80x12x8 、P4:100x15x10
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
工作波长
|
泵浦输入光纤
|
输出光纤
|
泵浦效率(min)
|
单臂功率（max）
|
|
7x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
93%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
90%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
220/242 0.22
|
96%
|
200W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/250DC
|
96%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
400/440 0.22
|
96%
|
100W
|
|
7x1
|
780-1000
|
200/220 0.22
|
X/400DC
|
96%
|
300W
|
|
7x1
|
780-1000
|
220/242 0.22
|
X/400DC
|
96%
|
300W
|
|
封装尺寸
|
P2
|
P3
|
P4
|
|
mm
|
65x12x7
|
80x12x8
|
100x15x10
|
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
Nx1
|
泵浦波长/泵浦功率
|
泵浦光纤
|
输出光纤
|
光纤长度
|
封装类型
|
|
|
7-7x1
|
915/25-915nm 50W
980/50-980nm 100W
S-其它
|
105/125/22-
105/125um NA0.22
S-具体光纤类型
|
20/400/06D-
20/400um NA0.065/0.46
S-具体光纤类型
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
