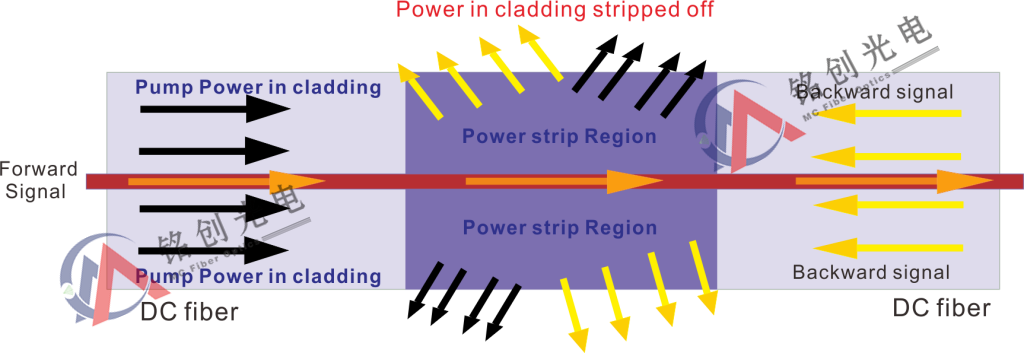

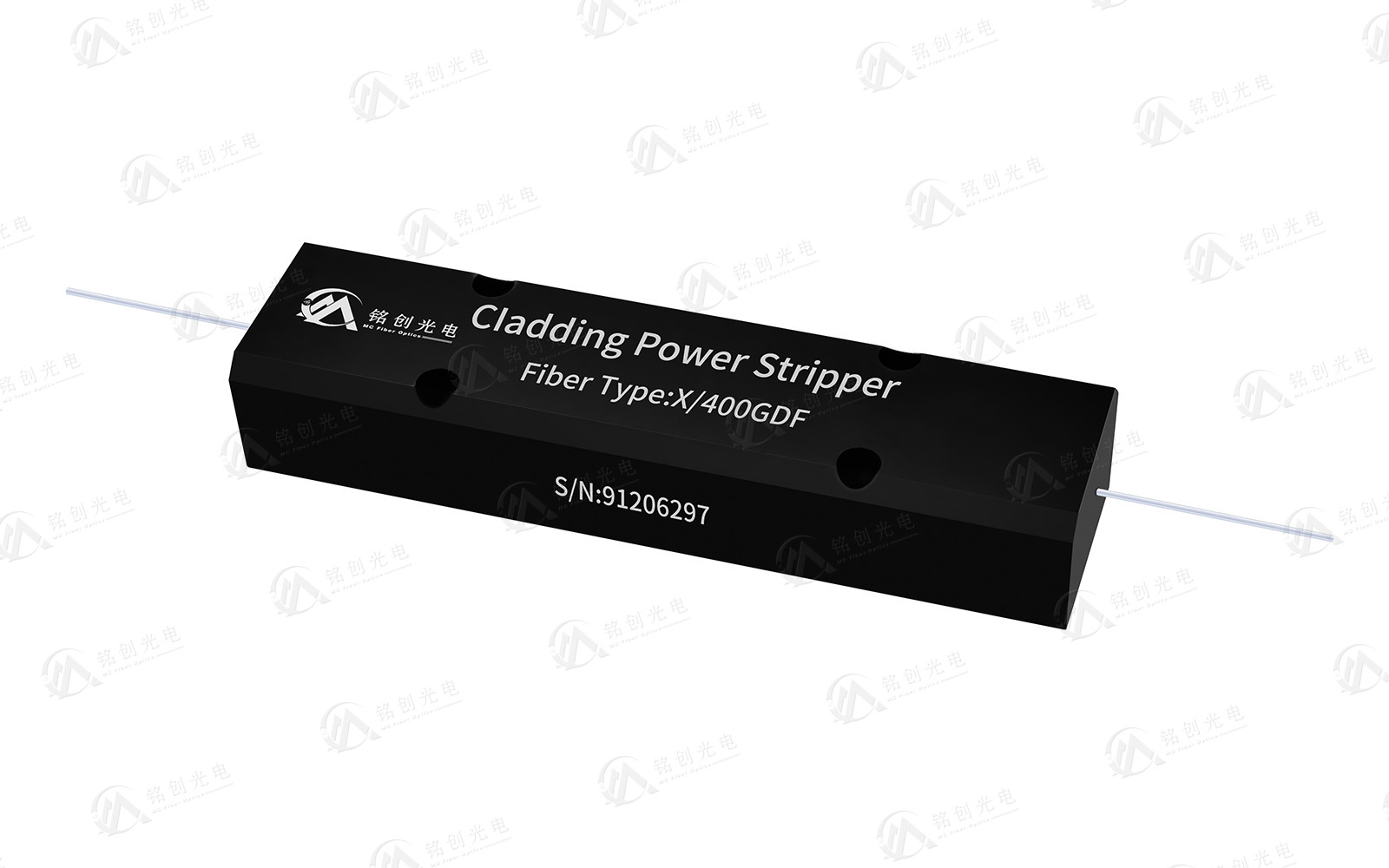

在高功率光纤激光器和光纤放大器中，泵浦光与信号光在掺杂光纤中经过能量交换，泵浦减弱，信号增强，泵浦能量无法全部被吸收，总会有所残留，并在双包层光纤的外包层中传输（如793nm，808nm，915nm, 940nm, 976nm等），这部分能量往往是不需要的，而且可能对后续器件造成伤害，用CPS可以有效“剥除”包层内的残余泵浦甚至是内包层返回的反射信号光，而在纤芯中传输的信号光能够被很好的保持，包括信号光功率和光束质量因子（M2）。
|
参数
|
单位
|
数值
|
|
信号波长
|
nm
|
1064/1080/1550/2000
|
|
泵浦波长范围
|
nm
|
780-1000nm
|
|
包层光剥除能力（最小值）
|
dB
|
18-20
|
|
输入输出光纤类型
|
-
|
双包层光纤，具体见下表
|
|
插入损耗(max)
|
dB
|
0.2
|
|
消光比(min)
|
dB
|
22（for PM光纤）
|
|
剥离功率
|
W
|
10,20,50,100,200或其它
|
|
光纤长度
|
m
|
1或其它
|
|
封装尺寸
|
mm
|
65X12X7 80X12X8 100X15X10
|
|
工作温度
|
℃
|
0～ +50
|
|
储存温度
|
℃
|
-20 ～ +75
|
|
信号波长（nm）
|
输入/输出光纤
|
信号光插损
|
Min.剥离效率
|
Max.剥离功率
|
|
1020~1080
|
6/125µm,NA0.18/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
10/125µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
15/130µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
20/125µm,NA0.08/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
25/250µm,NA0.065/0.46
|
≤0.2dB
|
20dB
|
200W
|
|
1020~1080
|
30/250µm,NA0.062/0.46
|
≤0.2dB
|
20dB
|
300W
|
|
1020~1080
|
20/400µm,NA0.065/0.46
|
≤0.2dB
|
18dB
|
500W
|
|
1020~1080
|
PM6/125µm,NA0.18/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM10/125µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM15/130µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM20/130µm,NA0.08/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1020~1080
|
PM25/250µm,NA0.065/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
300W
|
|
1020~1080
|
PM30/250µm,NA0.06/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
300W
|
|
1020~1080
|
PM20/400µm,NA0.065/0.46
|
≤0.2dB/ER>22dB
|
18dB
|
500W
|
|
1530~1570
|
SM-GDF-1550
|
≤0.2dB
|
20dB
|
20W
|
|
1530~1570
|
12/130µm,NA0.20/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1530~1570
|
25/300µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1530~1570
|
PM-GDF-1550
|
≤0.2dB/ER>22dB
|
20dB
|
20W
|
|
1530~1570
|
PM12/130µm, NA0.20/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
50W
|
|
1530~1570
|
PM25/300µm,NA0.09/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
100W
|
|
1950~2050
|
10/130µm,NA0.15/0.46
|
≤0.2dB
|
20dB
|
20W
|
|
1950~2050
|
25/250µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1950~2050
|
25/400µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1950~2050
|
PM10/130µm,NA0.15/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
30W
|
|
1950~2050
|
PM25/250µm,NA0.09/0.46
|
≤0.2dB/ER>22dB
|
20dB
|
100W
|
|
封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
|
MCCPS
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
泵浦波长
|
信号波长
|
剥离功率
|
光纤类型
|
尾纤长度
|
封装尺寸
|
|
|
793-793nm
915-915nm
976-976nm
S-其它
|
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
|
20-20W
30-30W
50-50W
100-100W
S-其它
|
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-具体光纤类型
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
1-P1
2-P2
3-P3
4-P4
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
