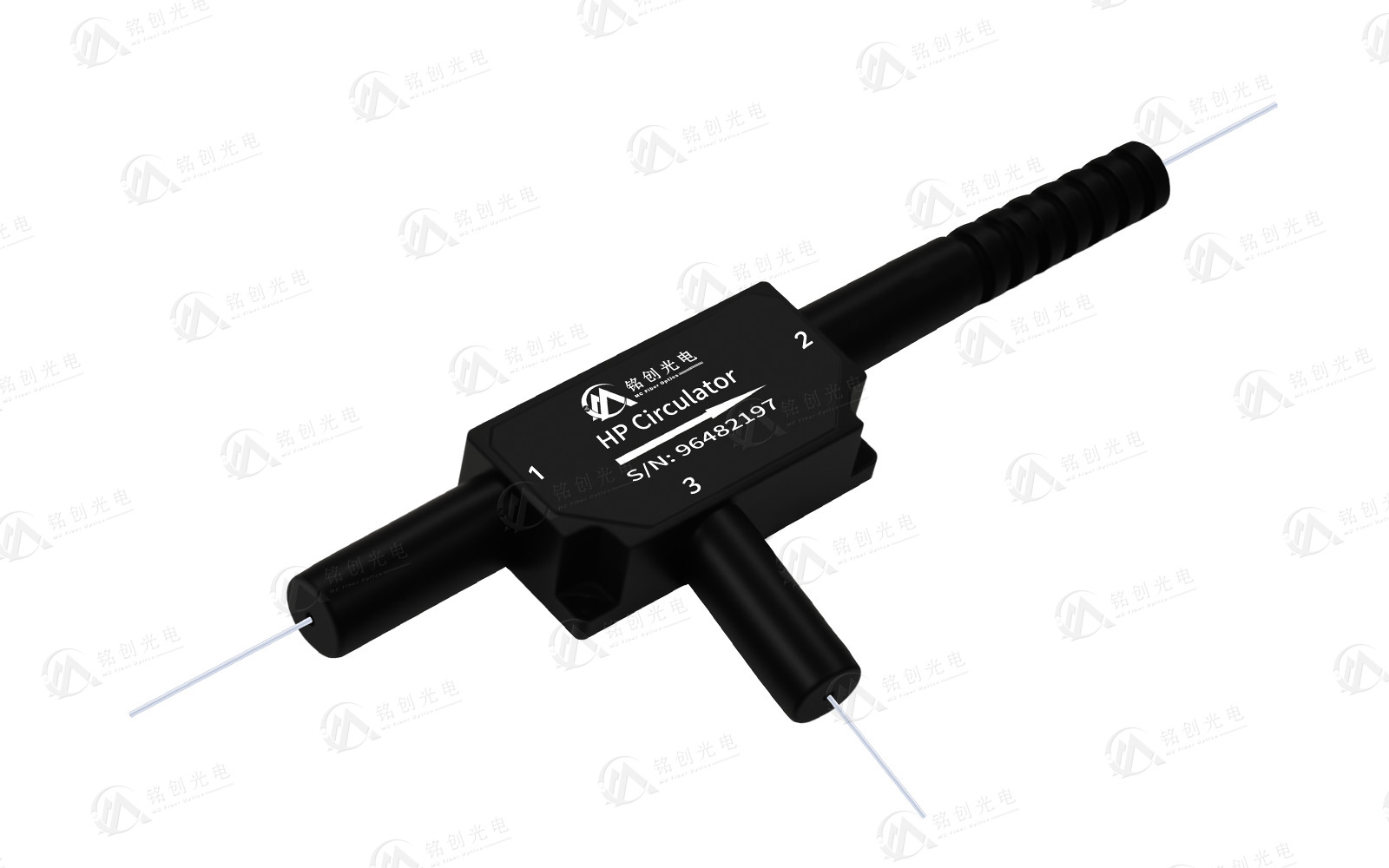

三端口光纤环行器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。 铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
1310/1480/1550
|
|
工作波长范围
|
nm
|
±20
|
|
峰值隔离度（Type）
|
dB
|
50
|
|
隔离度 (min)
|
dB
|
40
|
|
插入损耗（Type）
|
dB
|
0.6
|
|
插入损耗 (max)
|
dB
|
0.8
|
|
消光比（min）
|
dB
|
20
|
|
承受光功率
|
W
|
1、2、5、10、20、30、50可选
|
|
峰值功率（脉冲）
|
KW
|
1 5 10 20可选
|
|
工作轴
|
|
单轴工作or双轴工作
|
|
串扰（min）
|
dB
|
50
|
|
回波损耗（min）
|
dB
|
45
|
|
光纤类型
|
|
PM1550、PM1550DC
|
|
封装尺寸
|
mm
|
Φ5.5XL35 or20x15x8 or 35x18x10
|
|
工作温度
|
℃
|
-5~+50
|
|
存储温度
|
℃
|
-40~+85
|
测温环境在25℃；以上数据不含接头，不同功率封装尺寸不一样，具体规格需要联系我们确认。
|
20x15x8
|
35x18x10
|
 |
 |
|
MCHPCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波长
|
功率大小
|
功率类型
|
峰值功率
|
工作轴
|
光纤类型
|
尾纤长度
|
尾套类型
|
|
|
1310-1310nm
1480-1480nm
1550-1550nm
|
01-1W
05-5W
10-10W
20-20W
|
P-脉冲
C-连续
|
0-连续光
10-10KW
20-20KW
|
B-双轴工作
S-慢轴工作
F-快轴工作
|
P15-PM1550
PM1550DC-PM-GDF-1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
