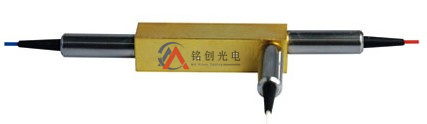

三端口光纤环行器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。 铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
1064
|
|
工作波长范围
|
nm
|
±5
|
|
峰值隔离（Type）
|
dB
|
28
|
|
隔离度 (min)
|
dB
|
22
|
|
插入损耗（Type）
|
dB
|
1.8
|
|
插入损耗 (max)
|
dB
|
2.2
|
|
偏振相关损耗
|
dB
|
≤0.15
|
|
承受光功率
|
mW
|
300
|
|
峰值功率（脉冲）
|
KW
|
＜10@ns pulse
|
|
串扰（min）
|
dB
|
45
|
|
回波损耗（min）
|
dB
|
50
|
|
光纤类型
|
-
|
Hi1060
|
|
封装尺寸
|
mm
|
34x8.4x8.4
|
|
工作温度
|
℃
|
-5~+70
|
|
存储温度
|
℃
|
-40~+85
|
|
MCCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波长
|
功率大小
|
功率类型
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1030-1030nm
1064-1064nm
|
L-<0.5W
|
P-脉冲
C-连续
|
H1-Hi1060
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
