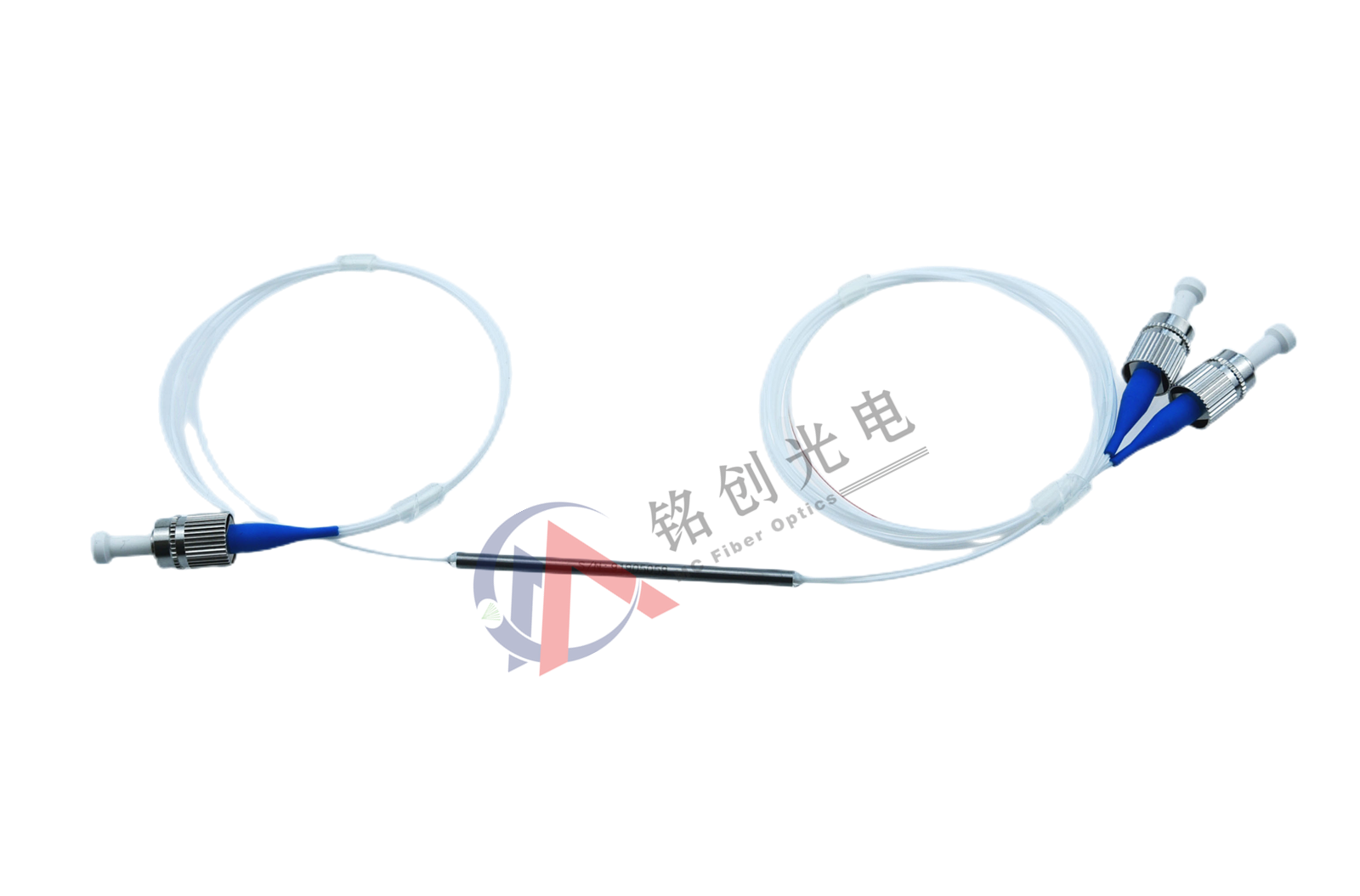

850nm 1x2/2x2单模光纤拉锥耦合器(宽带)

铭创光电生产的熔融拉锥单模光纤拉锥耦合器(FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合,进行光功率的再分配,可以生产400-2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。

产品特征

  • 低插入损耗
  • 波长选择种类多
  • 高稳定性和可靠性
  • 结构紧凑

应用领域

  • 光纤激光器
  • 光纤放大器
  • 光纤传感
  • 光纤通信
  • 仪器仪表

产品指标

参数
单位
数值
结构
1x2 (2x2)
工作波长
nm
850
带宽
nm
±50
分光比

1/99~50/50(参考数据50/50)
插入损耗(max)
dB
3.9
附加损耗(max)
dB
0.4
偏振相关损耗
dB
≤0.2
均匀性(max)
dB
1.0
回波损耗
dB
55
光纤类型

780-HP
功率大小
W
0.5~10可选
连接头

FC/APC或者其它
光纤长度
m
1
封装尺寸
mm
φ3.0X54(裸纤) or φ3.0X60(套管)
工作温度
-40~+85
储存温度
-40~+85

分光比/插入损耗参考

分光比
插入损耗
工作波长
850nm
端口
Output1
Output2
50/50±6.0%
3.9
3.9
10/90±3.0%
0.9
11.8
1/99±0.6%
0.4
24.3
测温环境在25℃;
以上数据不含接头,如增加连接头,插入损耗不同波长损耗不一样,具体联系我们确认,回损降低5dB。

封装尺寸

1x2
2X2



选型信息

MCFBT
端口
工作波长
分光比
功率大小
封装尺寸
光纤类型
尾纤长度
尾套类型
连接头类型
12-1x2
22-2x2
850-850nm
50-50/50
40-40/60
10-10/90
01-1/99
S-其它
00-300mW
01-1W
05-5W
10-10W
1-Φ3.0x54mm
2-Φ3.0x60mm
S-其它
H7-780-HP
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它

选型参考 MCFBT-12-850-50-00-2-H7-10-L-FA

单模拉锥光纤耦合器,1X2结构,中心波长为850nm,分光比50:50,连续光功率为300毫瓦, 封装尺寸Φ3.0x60mm,光纤类型780-HP,尾纤长度1米,900um松套管,连接头类型FC/APC。

订购说明:

如需要了解详细产品信息或者有其它的定制需求,请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
