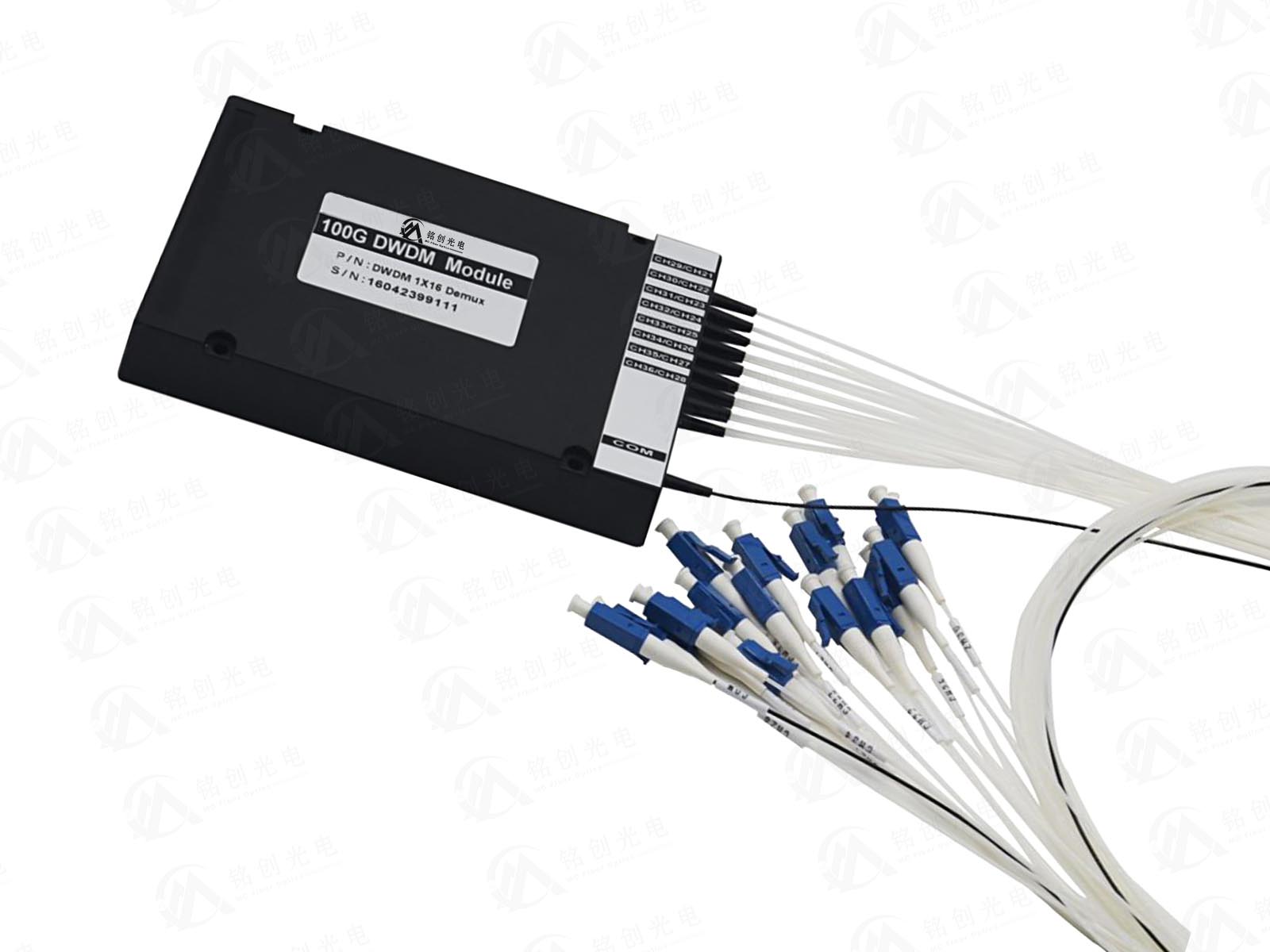

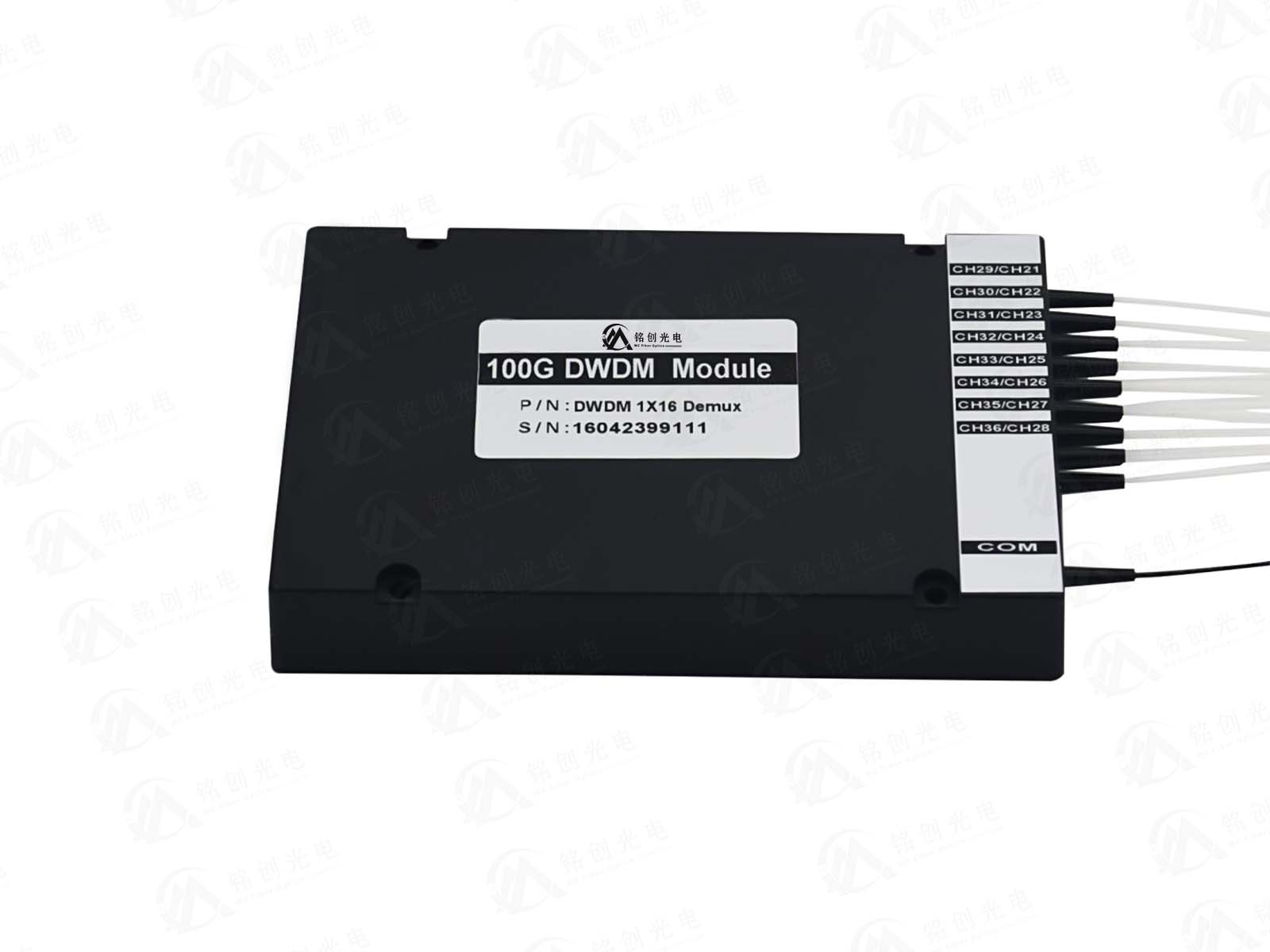

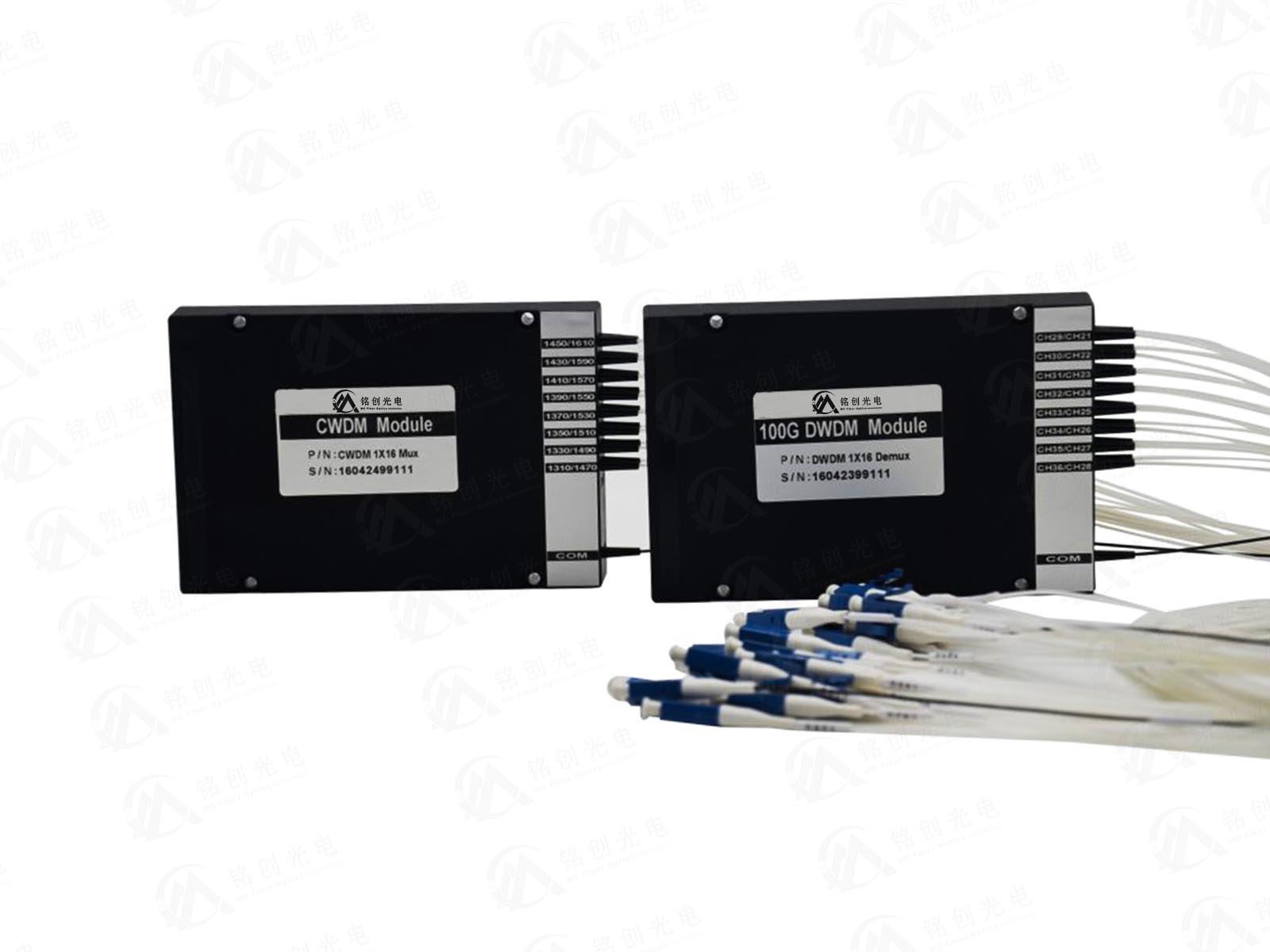

密集波分复用器是将不同波长的光信号复用至一根光纤上（复用）,或将复用在一根光纤中的多个光信道按波长分开（解复用）。100G信道间隔密集光波分复用器/解复用器采用成熟的窄带介质膜实现光的滤波,波长稳定性好,采用密封工艺封装,环境稳定性高。 铭创光电可以提供ITU标准的100G通道间隔的波分复用器以及不同封装的模块。
|
参数
|
单位
|
数值
|
||||||||
|
通道
|
-
|
4通道
|
8通道
|
16通道
|
32通道
|
|||||
|
配置
|
-
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
|
|
工作波长
|
nm
|
ITU Grid
|
||||||||
|
中心波长精度
|
nm
|
±0.05
|
||||||||
|
信道间隔
|
GHz
|
100（0.8nm）
|
||||||||
|
带宽（min）@0.5dB
|
nm
|
0.22
|
||||||||
|
插入损耗（max）
|
dB
|
1.6
|
2.5
|
3.5
|
5.5
|
|||||
|
通道一致性
|
dB
|
0.6
|
1.0
|
1.5
|
2.0
|
|||||
|
信道平坦度
|
dB
|
0.3
|
||||||||
|
隔离度
|
相邻通道
|
dB
|
>30
|
|||||||
|
非相邻通道
|
dB
|
>40
|
||||||||
|
温度相关损耗
|
dB
|
≤0.005
|
||||||||
|
波长热稳定度
|
nm/℃
|
≤0.002
|
||||||||
|
偏振相关损耗（max）
|
dB
|
≤0.1
|
||||||||
|
偏振模色散
|
ps
|
≤0.1
|
||||||||
|
方向性（min）
|
dB
|
50
|
||||||||
|
回波损耗（min）
|
dB
|
45
|
||||||||
|
最大工作功率
|
mW
|
300
|
||||||||
|
光纤类型
|
-
|
SMF-28e Fiber
|
||||||||
|
工作温度
|
℃
|
-5 ~ +75
|
||||||||
|
储存温度
|
℃
|
-20 ~ +85
|
||||||||
|
封装尺寸
|
mm
|
L100xW80xH10
|
L100xW80xH10 or L120xW80xH18（合波&解波）
|
L120xW80xH18 or L140xW115xH18（合波&解波）
|
L140xW115xH18
|
|||||
|
MCDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
通道间隔
|
通道数
|
配置
|
起始通道
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1-100GHz
|
4-4通道
8-8通道
16-16通道
32-32通道
S-其他
|
M-合波
D-解波
O-合波&接波
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
S-其他
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
LP-LC/PC
LA-LC/APC
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
