波分复用器+耦合器集成器件

波分复用器+光纤耦合器集成器件是集成波分复用器和光纤耦合器二者功能的器件,对耦合信号光泵浦光的同时对信号光进行分光,结构紧凑,节约成本,节省空间的优点。应用于光纤激光器,光纤放大器,光纤传感等领域。

产品特征

  • 低插入损耗
  • 高隔离度
  • 结构紧凑
  • 可靠性高

应用领域

  • 光纤激光器
  • 光纤放大器
  • 光通信领域
  • 激光雷达

产品指标

参数
单位
数值
信号波长范围
nm
1030/1040/1064±5
1550±20
1950/2000/2050±20
泵浦波长范围
nm
960-990
960-990
1530-1590
信号端插损(max)
dB
1.0
1.0
1.8
WDM隔离度(min)
Signal channel
dB
25
25
30
25
25
25
Pump channel
dB
12
12
12
12
12
12
插入损耗(Pump to Common)
dB
≤0.7
≤0.6
≤1.0
Tap端分光比
%
1-50可选
偏振相关损耗(only SM Fiber)
dB
0.1
消光比(only PM fiber)
dB
≥20
≥20
回波损耗(min)
dB
55
光纤类型

SM Fiber or PM Fiber
工作轴(only PM fiber)

单轴工作 or 双轴工作
最大承受功率(CW)
W
0.3-20可选
峰值功率
KW
≤1@ns
≤10@ns
封装尺寸
mm
φ5.5X35 (<5W)or 60X12X8(>5W)
拉力
N
5
工作温度
-5~+70
储存温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加接头,插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键;
保偏集成器件泵浦端只能双轴工作; 单模光纤器件只能选择前向泵浦的工作方式。

封装尺寸

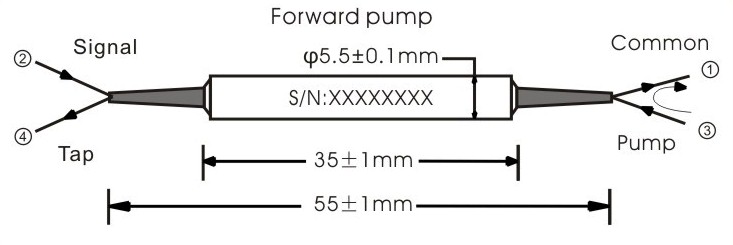

Forward pump

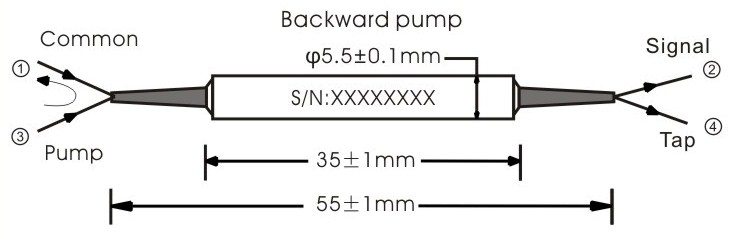

Backward pump



选型信息

MCWTH
工作波长
平均功率
功率
类型
Tap端分光比
泵浦方式
工作轴
(only PM)
光纤类型
尾纤
长度
尾套类型
连接头类型
9803-980/1030nm
9855-980/1550nm
5795-1570/1950nm
0.5-50mW
00-300mW
01-1W
05-5W
10-10W
P-脉冲
C-连续
01-1%
05-5%
10-10%
B-反向泵浦
F-正向泵浦
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
H1-Hi1060
P1-PM980
S2-SMF-28e
P15-PM1550
S1-SM1950
P15-PM1950
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
SA-SC/APC
S-其它

选型参考 MCWTH-9855-00-C-01-B-S-P15-10-L-FA

保偏光纤波分复用器+耦合器集成器件,工作波长为980/1550nm,连续光承受功率300mW,Tap端分光1%,后向泵浦,慢轴工作,快轴截止,光纤类型泵浦端Hi160或者PM980,其余PM1550,光纤长度1米,900um松套管,连接头类型为FC/APC,光纤慢轴对准key键。

订购说明:

如需要了解详细产品信息或者有其它的定制需求,请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
